УСТАНОВКА ДЛЯ УДАЛЕНИЯ СЛОМАННЫХ МЕТЧИКОВ TR100
Будьте внимательны. Материалы с нашего сайта тиражируются конкурентами в Интернете.

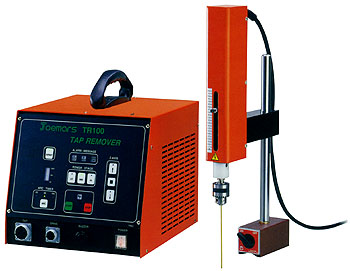

МОДЕЛЬ: TR100
JOEMARS TR100
BROKEN TAP
REMOVER
           Широкий спектр применения:

Лёгкое удаление сломанных метчиков

Стартовые отверстия для проволочно- вырезных станков

Резка любых твёрдых сталей и сплавов - кубический нитрид бора (эльбор) и т.д.


ОСОБЕННОСТИ КОНСТРУКЦИИ:

Низкая стоимость.
Высокая эффективность.
Простота эксплуатации и обслуживания.
Лёгкая, портативная и компактная конструкция.
Возможность выбора любого источника электропитания:
100V/110V/120V/200V/220V/230V/240V, 1 ФАЗА, 50HZ/60HZ.
Диэлектрик:
В качестве рабочего диэлектрика используется обычная водопроводная вода.
Электрод:
В качестве электрода может использоваться любой латунный или медный стержень.
Гибкость применения:
Можно обрабатывать большие заготовки.
Никаких усилий и повреждений:
Удаляет сломанные метчики легко, без повреждения резьбы.
Полный набор операций:
    Автоподача
    Установка глубины (выключение при достижении заданной глубины)
    Устанавливаемый таймер дугового разряда
    Автоматический отвод
    Предупреждающие сообщения от поворотной головки:
    подход к указанной глубине, дуговой разряд, перегрев.
Производительность:
3 ~ 15 мм3/мин. Скорость обработки электродом диаметром 2 ~ 6 мм: 10 ~ 30 минут.

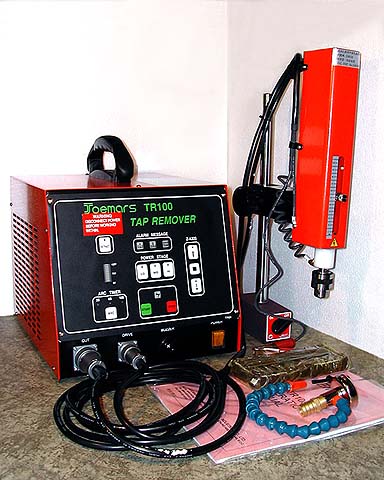

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

1. Генератор 2. Установка
3. Герметик 4. Рукоятка зажимного патрона
5. Промывочное сопло
6. Латунные стержневые электроды в количестве:
Диаметр, мм
Количество, шт
1,2
4
2,0
2
2,5
2
3,0
2
4,0
1
5,0
1
6,0
1

Демонстрационное видео:

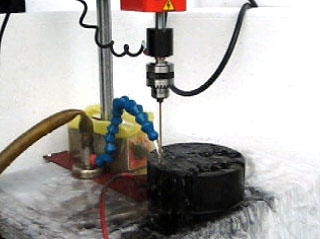

TR-100 в работе
Демонстрационное видео

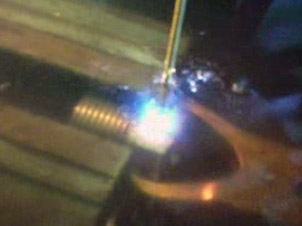

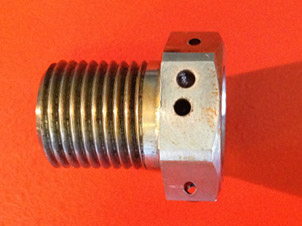

прожиг титанового болта:

TR-100 прожиг титанового болта
прожиг титанового болта


ПРИМЕНЕНИЕ УСТАНОВКИ TR100:
НЕБОЛЬШАЯ
ДЕТАЛЬ
БОЛЬШАЯ
ПОВЕРХНОСТЬ
НАКЛОННАЯ
ПЛОСКОСТЬ
УДАЛЕНИЕ СЛОМАННОГО МЕТЧИКА:
РАЗМЕРЫ:
ХОД РАБОЧЕЙ ГОЛОВКИ:

СПЕЦИФИКАЦИИ:
ГЕНЕРАТОР:
Масса, кг
17
Размеры, мм
290х345х285

УСТАНОВКА:
Масса, кг (с магнитным основанием)
6
Размеры, мм
53х70х375
Держатель электрода: мaкс. диаметр., мм
6.5

TR-100 ДАННЫЕ ОБРАБОТКИ:

Таблица 1.

Диаметр электрода

Мощность Время прожига Заданная глубина обработки Износ электрода Глубина прожига Износ электрода Диапазон износа электрода Производительность Диапазон производительности
2.0 мм Низкая 11мин30с 20 мм 9 мм 11 мм 81% 60%~81% 3 мм3/мин 2.9~3.2 мм3/мин
3.0 мм Низкая 16мин00с 20 мм 4.5 мм 15.5 мм 29% 35%~40% 6.8 мм3/мин 5.5~8.5 мм3/мин
4.0 мм Средняя 12мин30с 20 мм 5 мм 15 мм 33% 30%~35% 15 мм3/мин 11~16 мм3/мин
5.0 мм Средняя 23мин30с 20 мм 4 мм 16 мм 25% 20%~30% 13.4 мм3/мин 13~17 мм3/мин
6.0 мм Высокая 28мин30с 20 мм 6 мм 14 мм 43% 35%~45% 13.3 мм3/мин 13~18 мм3/мин

Таблица 2.

Диаметр электрода

Мощность

Заданная глубина обработки

Диаметр входного отверстия

Шероховатость отверстия

Средний рабочий ток

5.0 мм

Низкая

10 мм

5.46 мм

7~9 µmRa

1.8A ± 0.2A

5.0 мм

Средняя

10 мм

5.34 мм

10~12 µmRa

2.0A ± 0.2A

5.0 мм

Высокая

10 мм

5.34 мм

17~19 µmRa

2.5A ± 0.3A



ВНИМАНИЕ!

Если Вам требуется высокоскоростное (1~2 минуты) удаление сломанных метчиков и высокоскоростной прожиг отверстий, в том числе стартовых для проволочно - вырезных станков, необходимо приобрести

ЭЛЕКТРОЭРОЗИОННУЮ СУПЕРДРЕЛЬ JOEMARS

(нажмите для ознакомления)
